In che modo un rullo di terra per cavi con ruota in nylon può rendere l'installazione di cavi sotterranei più sicura ed efficiente

Riepilogo dell'articolo:L'installazione di cavi sotterranei non richiede solo tecnici esperti e cavi di alta qualità. La giusta attrezzatura di supporto può influire in modo significativo sull'efficienza di trazione, sulla protezione del cavo e sulla sicurezza dell'installazione. UNRullo di terra del cavo della ruota in nylonFornisce un percorso regolare e controllato per i cavi elettrici sotterranei, soprattutto quando i cavi devono passare attraverso sezioni diritte, curve e angoli di trincee. Progettati per la guida e il supporto dei cavi, questi rulli aiutano a ridurre l'attrito, prevenire il disallineamento dei cavi e proteggere le superfici dei cavi durante l'installazione. Questa guida spiega come funzionano i rulli di terra per cavi con ruota in nylon, come selezionare il modello giusto e perché sono una parte importante dell'installazione professionale di cavi sotterranei.

Sommario

• Perché l'installazione di cavi sotterranei necessita di rulli di terra?
• Che cos'è un rullo di messa a terra del cavo della ruota in nylon?
• Quali sono le caratteristiche principali dei rulli di messa a terra del cavo della ruota in nylon?
• Quali specifiche tecniche dovrebbero prendere in considerazione gli acquirenti?
• Dove vengono utilizzati i rulli di messa a terra del cavo della ruota in nylon?
• Come scegliere il rullo di messa a terra del cavo giusto?
• In che modo questi rulli migliorano l'installazione dei cavi?
• Come è possibile mantenere i rulli di messa a terra dei cavi?
• Domande frequenti
• Conclusione

Perché l'installazione di cavi sotterranei necessita di rulli di terra?

I cavi elettrici sotterranei possono essere pesanti, flessibili e difficili da controllare durante l'installazione. Quando un cavo viene tirato direttamente sul terreno o sulla superficie della trincea, l'attrito e il contatto incontrollato possono aumentare la resistenza alla trazione e creare stress inutili sulla guaina del cavo.

Questo è dove aRullo di terra del cavo della ruota in nylondiventa prezioso. Invece di consentire al cavo di trascinarsi direttamente su cemento, terreno, ghiaia o altre superfici, il rullo fornisce un percorso di rotolamento controllato. Nelle curve e nei cambi di direzione, i rulli posizionati correttamente aiutano anche a mantenere il percorso previsto del cavo.

L'installazione professionale dei cavi può trarre vantaggio dai rulli perché aiutano:

• Guidare i cavi lungo il percorso di installazione previsto.
• Ridurre il contatto diretto tra il cavo e la superficie del terreno.
• Ridurre al minimo l'attrito durante la trazione del cavo.
• Ridurre la possibilità che il cavo scivoli o si sposti fuori dal percorso della trincea.
• Supportare i cavi nelle sezioni diritte e negli angoli.
• Migliorare la coerenza complessiva dell'installazione e la sicurezza sul posto di lavoro.

LingkaiLe informazioni sul prodotto di descrivono specificamente i rulli di messa a terra dei cavi con ruote in nylon come apparecchiature per guidare e supportare i cavi, in particolare nelle curve dove la stabilità del cavo è importante.

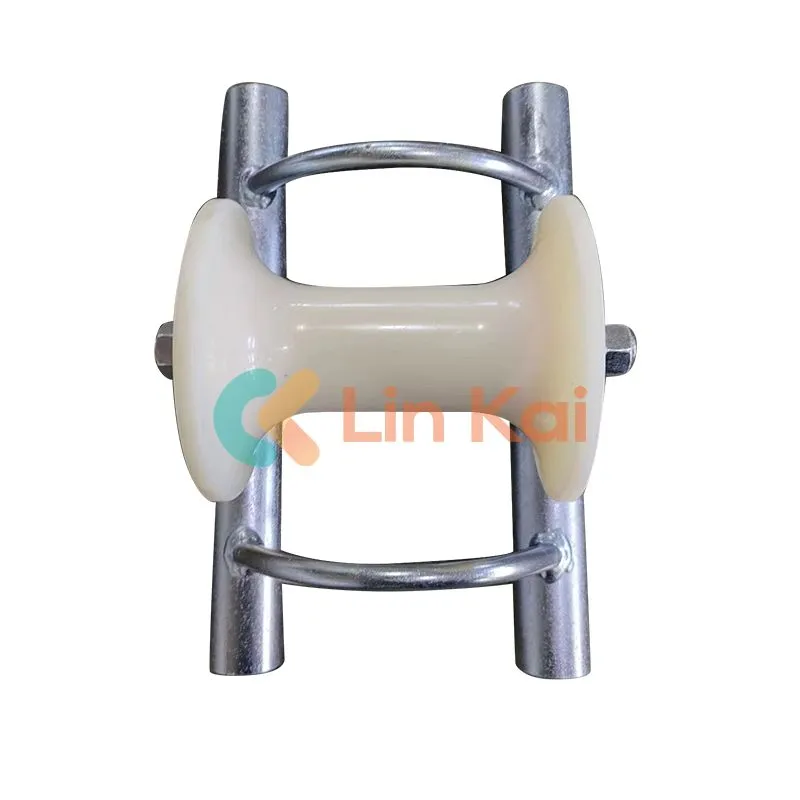

Che cos'è un rullo di messa a terra del cavo della ruota in nylon?

Un rullo di terra per cavi con ruota in nylon è uno strumento di installazione dei cavi progettato per supportare e guidare i cavi sotterranei mentre vengono messi in posizione. Generalmente è costituito da un telaio di supporto, un rullo o una puleggia, un albero e un gruppo di cuscinetti.

La rotella in nylon è particolarmente utile perché fornisce una superficie di contatto liscia per il cavo. Durante la trazione del cavo, la ruota gira mentre il cavo si muove, aiutando il cavo a spostarsi lungo il percorso di installazione anziché scivolare continuamente contro il terreno.

A seconda della configurazione di installazione possono essere utilizzate diverse esecuzioni di rulli. I rulli rettilinei sono adatti per percorsi di cavi relativamente diretti, mentre i rulli angolari sono progettati per l'installazione dei cavi negli angoli delle trincee.

Secondo le specifiche di prodotto di Lingkai, la sua gamma di rulli di messa a terra per cavi comprende configurazioni rettilinee e rulli angolari, con modelli progettati per cavi fino a circa Ø200 mm. I rulli sono montati su cuscinetti, mentre i telai sono in acciaio zincato.

Quali sono le caratteristiche principali dei rulli di messa a terra del cavo della ruota in nylon?

1. Superficie di contatto in nylon liscia

La rotella in nylon crea una superficie di contatto volvente tra il cavo e l'attrezzatura di installazione. Ciò aiuta a guidare il cavo riducendo al contempo il trascinamento inutile su superfici ruvide.

2. Rulli montati su cuscinetti

I cuscinetti consentono alle pulegge di ruotare mentre il cavo si muove. Questo design supporta un movimento più fluido del cavo e può aiutare a ridurre la resistenza durante l'installazione.

3. Telaio in acciaio zincato

Un telaio in acciaio zincato fornisce una soluzione strutturale pratica per ambienti di installazione esigenti. L'installazione dei cavi avviene spesso all'aperto, all'interno di trincee o in cantieri edili dove le apparecchiature possono incontrare umidità, polvere e movimentazione meccanica.

4. Configurazioni multiple

Diversi diametri di cavo e percorsi di installazione richiedono dimensioni diverse dei rulli. Le configurazioni disponibili includono modelli con rulli in nylon o alluminio e diverse costruzioni del telaio.

5. Supporto per cavi sotterranei di grande diametro

Lingkai specifica che i suoi rulli di messa a terra per cavi con ruote in nylon possono essere utilizzati per l'installazione sotterranea di cavi elettrici fino a Ø200 mm, sebbene il modello appropriato debba essere selezionato in base al diametro effettivo del cavo e alle condizioni di installazione.

Quali specifiche tecniche dovrebbero prendere in considerazione gli acquirenti?

La scelta di un avvolgicavo basata solo sull'aspetto può portare a una configurazione di installazione inadeguata. Gli acquirenti professionisti dovrebbero valutare il diametro del cavo, il carico di lavoro, la struttura del telaio, il materiale delle ruote, la configurazione dei rulli e le condizioni del sito.

I seguenti esempi si basano sulle specifiche pubblicate per la gamma di rulli per cavi rettilinei di Lingkai:

Queste specifiche mostrano perché la selezione del modello è importante. Un rullo progettato per un cavo più piccolo non deve essere utilizzato automaticamente per un cavo più grande o più pesante. Gli acquirenti devono abbinare il carico di lavoro nominale del rullo e la gamma di diametri del cavo ai requisiti effettivi del progetto.

Dove vengono utilizzati i rulli di messa a terra del cavo della ruota in nylon?

I rulli di messa a terra del cavo con ruota in nylon sono principalmente associati all'installazione di cavi di alimentazione sotterranei. Possono essere posizionati lungo i percorsi dei cavi per fornire un supporto continuo mentre il cavo viene tirato da una bobina verso la sua posizione finale.

Le applicazioni tipiche includono:

• Installazione di cavi elettrici sotterranei:Supportare i cavi mentre vengono tirati attraverso le trincee.
• Progetti di infrastrutture di servizi pubblici:Aiutare le squadre di installazione a controllare i cavi lungo i percorsi sotterranei pianificati.
• Progetti elettrici industriali:Supporto di cavi pesanti durante la costruzione di impianti e strutture.
• Installazione dell'angolo della trincea:Utilizzo di rulli angolari per guidare i cavi attorno ai cambi di direzione.
• Progetti di cavi di grande diametro:Selezione di modelli di rulli adatti per cavi che si avvicinano alla gamma Ø200 mm.

Per le installazioni angolari, Lingkai elenca modelli di rulli angolari per cavi dedicati con carichi di lavoro che vanno da 8 kN a 10 kN e dimensioni del cavo da ≤ Ø80 mm a ≤ Ø150 mm.

Come scegliere il rullo di messa a terra del cavo giusto?

Un processo di selezione pratico dovrebbe iniziare con il cavo anziché con il rullo. Prima dell'acquisto, le squadre di installazione dovrebbero raccogliere i parametri chiave del progetto e confrontarli con le specifiche del produttore.

Passaggio 1: verificare il diametro del cavo

Misurare o confermare il diametro esterno del cavo. Questo è uno dei parametri più importanti perché il rullo deve fornire un supporto adeguato senza limitare il movimento del cavo.

Passaggio 2: verificare il peso del cavo e le condizioni di trazione

I cavi pesanti possono generare un notevole carico meccanico durante la trazione. Il rullo selezionato deve avere una capacità di carico di lavoro sufficiente per le condizioni di installazione.

Passaggio 3: identificare le sezioni diritte e angolari

Un percorso del cavo diritto e uno spigolo vivo della trincea non richiedono necessariamente la stessa configurazione dei rulli. Utilizzare rulli rettilinei per tratti rettilinei e rulli angolari idonei nei casi in cui il cavo cambia direzione.

Passaggio 4: considerare l'ambiente di installazione

Progetti all'aperto, cantieri e trincee sotterranee possono esporre l'apparecchiatura a sporco e umidità. Una struttura robusta del telaio e una disposizione dei cuscinetti adeguata possono supportare un funzionamento affidabile.

Passaggio 5: confrontare i requisiti totali del progetto

Per progetti di grandi dimensioni, gli acquirenti dovrebbero considerare il numero di rulli richiesti, la lunghezza del percorso del cavo, la spaziatura, la quantità degli angoli, i requisiti di trasporto e il programma di installazione anziché valutare solo il prezzo unitario.

In che modo questi rulli migliorano l'installazione dei cavi?

Il valore di un rullo di messa a terra per cavi con ruota in nylon va oltre il semplice supporto di un cavo. I rulli posizionati correttamente possono contribuire a un processo di installazione più controllato.

In termini pratici, l'obiettivo è creare un percorso controllato del cavo dalla bobina alla posizione di installazione finale. Il corretto posizionamento dei rulli può rendere l'operazione di trazione più prevedibile e più facile da gestire per gli addetti all'installazione.

Come è possibile mantenere i rulli di messa a terra dei cavi?

Sebbene i rulli per cavi siano strumenti meccanici relativamente semplici, l'ispezione di routine può aiutare a mantenerne le prestazioni anche dopo progetti ripetuti.

• Ispezionare le ruote in nylon prima di ogni installazione importante.
• Controllare i cuscinetti per una resistenza anomala o un rumore insolito.
• Ispezionare il telaio per eventuali deformazioni o danni visibili.
• Rimuovere sporco, fango e detriti dai componenti in movimento.
• Controllare che il rullo ruoti liberamente prima di iniziare a tirare il cavo.
• Non superare il carico di lavoro specificato.
• Sostituire i componenti danneggiati prima di rimettere in servizio il rullo.

I requisiti di manutenzione possono variare a seconda della frequenza operativa, delle condizioni del sito, del peso del cavo e delle pratiche di movimentazione. Un'ispezione di base prima dell'uso è particolarmente importante prima di una lunga operazione di tiro del cavo.

Domande frequenti sui rulli di messa a terra del cavo della ruota in nylon

1. A cosa serve il rullo di messa a terra del cavo con ruota in nylon?

Viene utilizzato per guidare e supportare i cavi interrati durante l'installazione. Il rullo fornisce un percorso di rotolamento controllato che aiuta a ridurre il contatto diretto tra cavo e terra e supporta l'allineamento del cavo.

2. Che diametro del cavo possono ospitare i rulli Lingkai?

Le specifiche pubblicate da Lingkai indicano che la sua gamma di rulli di messa a terra per cavi con ruote in nylon può essere utilizzata per cavi elettrici sotterranei fino a circa Ø200 mm. Il modello corretto deve essere selezionato in base al diametro del cavo e ai requisiti del progetto.

3. I rulli in nylon sono adatti per cavi sotterranei pesanti?

Possono essere adatti quando il modello selezionato ha un carico di lavoro nominale e una capacità di dimensioni del cavo adeguati. Alcuni modelli rettilinei elencati hanno un carico di lavoro di 10 kN, ma gli acquirenti devono sempre verificare le effettive condizioni di carico del progetto prima della selezione.

4. Qual è la differenza tra i rulli per cavi rettilinei e angolari?

I rulli rettilinei sono progettati principalmente per percorsi di cavi relativamente diretti, mentre i rulli angolari sono destinati a supportare e guidare i cavi attorno agli angoli delle trincee o ai cambi di direzione.

5. Perché vengono utilizzati i cuscinetti nei rulli dei cavi?

I cuscinetti consentono al rullo o alla puleggia di ruotare mentre il cavo si muove. Ciò supporta un movimento più fluido del cavo e aiuta a ridurre la resistenza durante la trazione.

6. Quale materiale viene utilizzato per il telaio del rullo?

Lingkai afferma che i telai dei suoi rulli per cavi sono realizzati in acciaio zincato. Modelli diversi possono utilizzare strutture di telaio diverse, tra cui telaio in alluminio pressofuso, base in lamiera di acciaio e design del telaio in tubi di acciaio.

Conclusionee

Un processo affidabile di installazione dei cavi sotterranei dipende dal controllo del movimento del cavo dall'inizio dell'operazione di trazione fino al posizionamento finale. Una scelta opportunamenteRullo di terra del cavo della ruota in nylonpuò fornire la guida, il supporto e il contatto rotante necessari per rendere l'installazione dei cavi più controllata ed efficiente.

Per gli acquirenti professionisti, le considerazioni più importanti sono il diametro del cavo, il carico di lavoro, la configurazione dei rulli, il percorso di installazione, i requisiti degli angoli, la struttura del telaio e le condizioni generali del progetto. Con modelli progettati per diverse dimensioni di cavi e configurazioni di installazione, Lingkai fornisce soluzioni pratiche per progetti di installazione di cavi sotterranei. Se stai acquistando rulli per cavi per un progetto di pubblica utilità, industriale, infrastrutturale o di installazione elettrica, esplora la gamma di rulli di messa a terra per cavi con ruote in nylon econtattaciper la selezione del modello, le specifiche tecniche e un preventivo adeguato per il tuo progetto.
