Pedana antitorsione OPGW ZB

Una pedana antitorsione OPGW ZB prodotta in Cina LIngkai ed è un dispositivo specializzato utilizzato nei sistemi di trasmissione elettrica per supportare e guidare un filo di terra ottico che funge anche da circuito di comunicazione. È progettato per ridurre al minimo le torsioni e le oscillazioni che possono verificarsi nell'OPGW durante il normale funzionamento.

Invia richiesta

Descrizione del prodotto

La resistente pedana antitorsione OPGW ZB di Lingkai, denominata OPGW Head Running Board, viene utilizzata per tirare il cavo OPGW sulla linea di trasmissione aerea. La pedana antitorsione OPGW ZB è composta da due pezzi di contrappeso in acciaio per evitare la torsione del cavo OPGW durante le operazioni di tesatura. Viene utilizzato per la tesatura dei cavi in fibra ottica. Con questo strumento è possibile evitare che il cavo si avvolga a spirale. Si installa direttamente sulla testa del cavo OPGW, con una distanza di 2 metri per 2 dispositivi. Queste testate OPGW per strumenti di tesatura vengono utilizzate per la tesatura di cavi in fibra ottica; sono appositamente progettati per collegare la fune di tiro con il cavo in fibra ottica. Con questo strumento è possibile evitare che il cavo si avvolga a spirale.

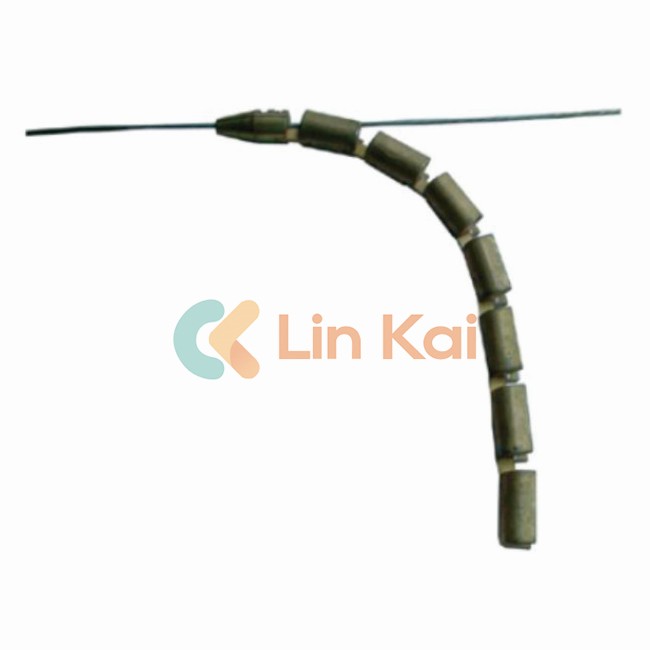

Pedana antitorsione OPGW ZB (dispositivo contrappeso)

Articolo n.	Modello	Carico nominale (KN)	Forza di coppia antitorsione (N.m)	Gamma dimensioni OPGW (mm)	Peso complessivo (kg)
20118	ZB1	20	32	11-16	2X12,5

Parametri sui giunti con presa a rete per la pedana antitorsione OPGW ZB e il cavo di terra

Testa singola Articolo n.	Doppia testa Articolo n.	Modello	Diametro cavo (mm)	Carico (KN)
Con protettore	con protezione	Modello	Diametro cavo (mm)	Valutato	Rottura
17141	17141S	LES(I)-1	F7-11	10	30
17142	17142S	LES(I)-1,5	F 11-15	15	45
17143	17143S	LES-2	F15-18	20	60
17144	17144S	LES(I)-2.5	F18-22	25	75

I giunti a presa in rete per la pedana antitorsione OPGW ZB e il filo di terra vengono utilizzati per afferrare le operazioni di tesatura in linea di OPGW o GSW. I giunti a presa in rete sono realizzati in filo di acciaio zincato ad alta resistenza, intrecciato in modo molto morbido e pressato con guaina protettiva in alluminio e guaina in rame. Il manicotto potrebbe proteggere il conduttore e impedire alla testa dell'OPGW di danneggiare i giunti della presa a rete.
